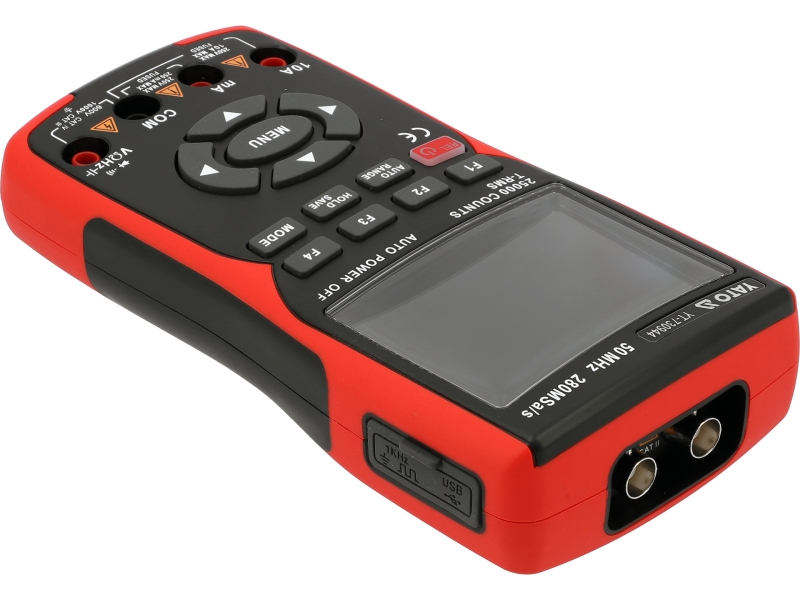

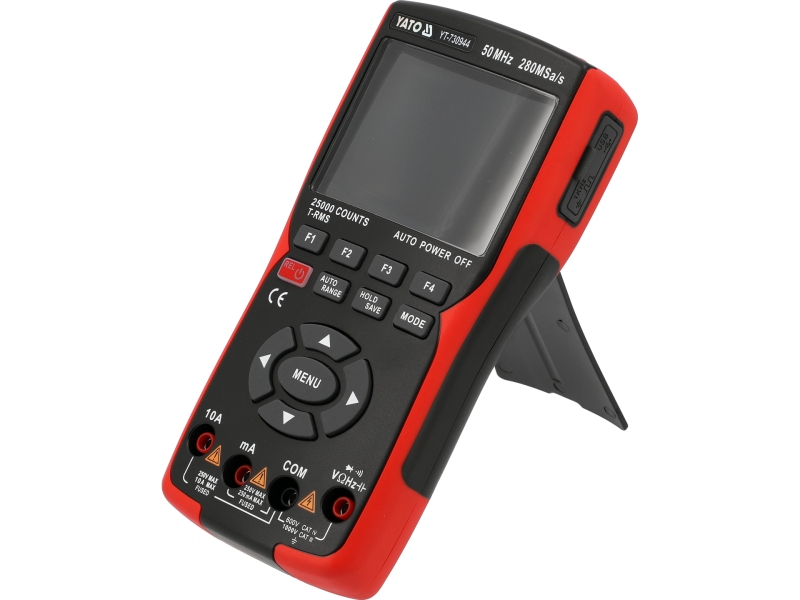

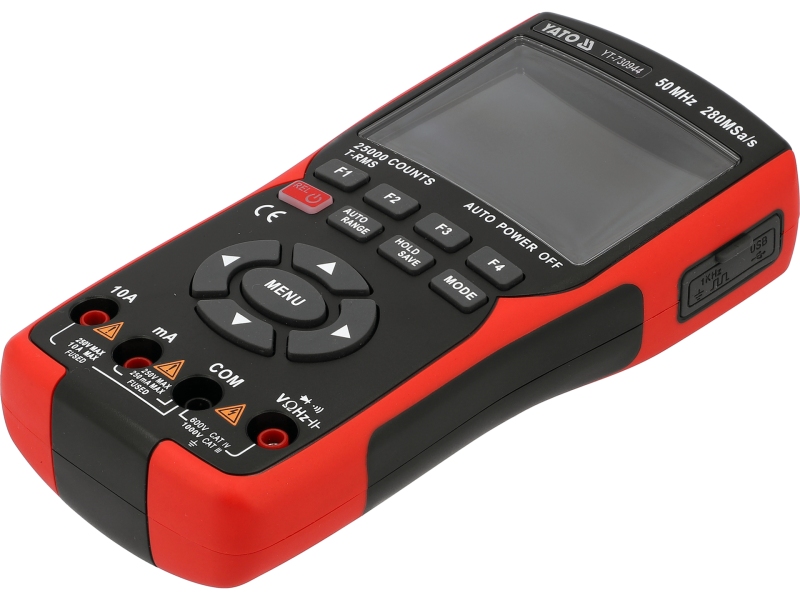

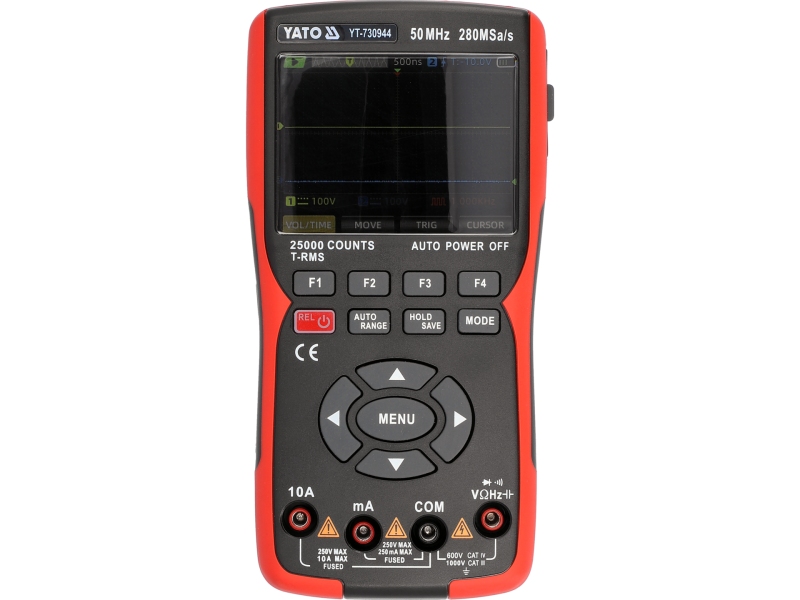

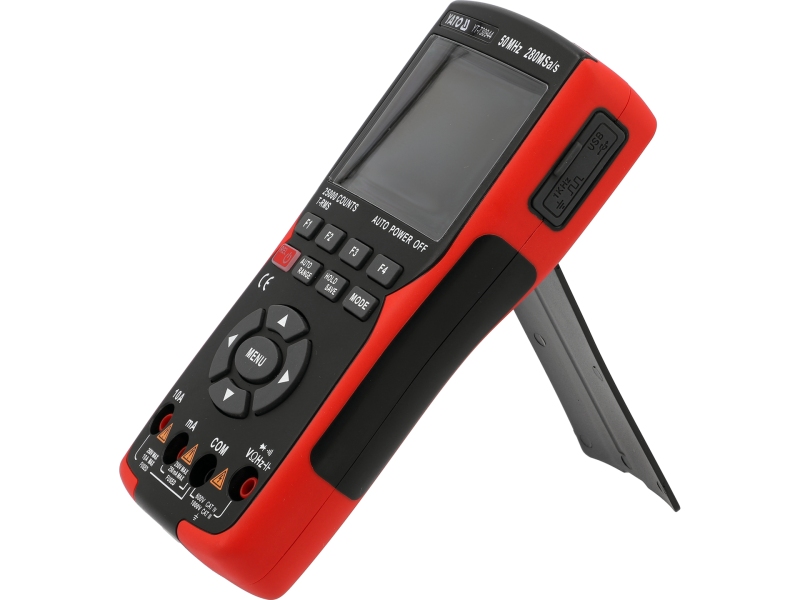

Осциллогр. 3в1,многофункц. 280MSA/A50МГц YATO YT-730944

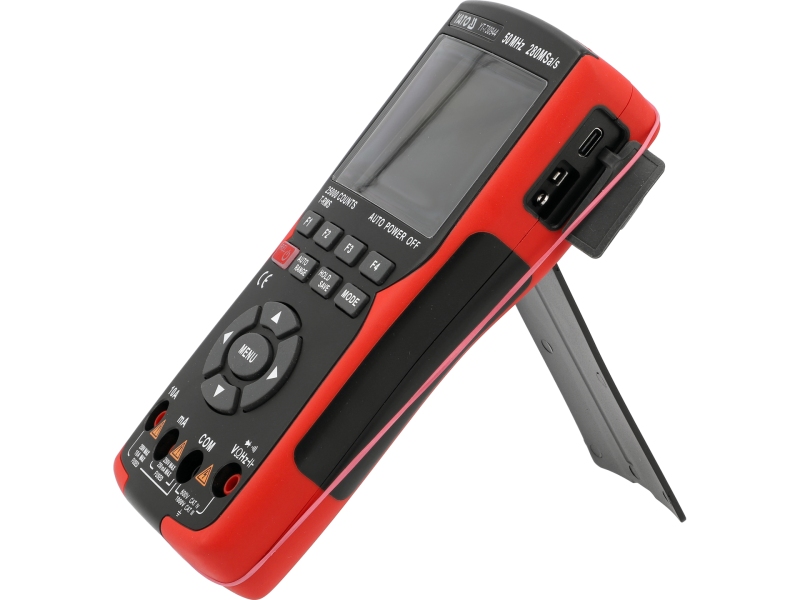

Универсальный мультиметр c двухканальным осциллографом и базовым генератором сигналов в одном приборе. Он позволяет выполнять базовые и расширенные измерения электрических величин и визуализировать тестируемый сигнал в режиме реального времени. Цветной IPS-дисплей с диагональю 3,5 дюйма гарантирует читаемость под любым углом. Сменного литий-ионного аккумулятора емкостью 3 400 мАч, подзаряжаемого через встроенный порт usb-c, хватает примерно на 6 часов непрерывной работы. Множество дополнительных функций, широкие диапазоны измерений, скорость работы и высокая точность будут по достоинству оценены инженерами-электронщиками, электриками и и любителями самостоятельного ремонта.

Основные параметры осциллографа:

• полоса пропускания: 50 МГц
• частота дискретизации: 280 MSa/s
• память регистрации: 128 kpts

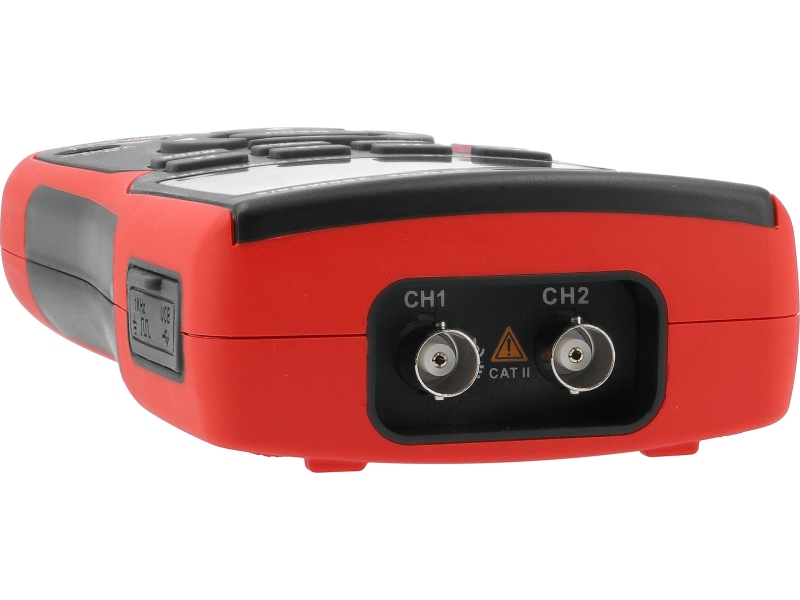

• количество каналов: 2
• поддержка датчиков: x1 и x10

Выбранные функции осциллографа:

• AUTO - автоматическое и быстрое получение стабильной формы волны на дисплее осциллографаавтоматическое определение временной базы и напряжения тестируемого сигнала
• SAVE - сохранение снимка экрана в формате графического файла .bmp
• TRIG - режимы запуска сигнала
• CURSOR - измерительные линии, позволяет точно измерять визуализированные значения формы сигнала
• PROBE - установка ослабления измерительного зонда x1 luv x10
• MEASURE - отображение измерений: частота, период, напряжения: среднеквадратичное, минимальное, максимальное, пик-пик
• XY MODE - сравнение сигналов двух каналов по частоте и фазовому сдвигу и представление их в визуальном виде (паттерны Лиссажу)
• КАЛИБРОВКА - функция автоматической калибровки
• STORAGE - режим устройства для передачи данных, например, отправка сохраненных скриншотов на ПК

Основные измерения измерителя:

• Измерение напряжения переменного тока: A.C. 0-750 В, TRUE RMS (40-1000 Гц)
• Измерение напряжения постоянного тока: D.C. 0-1000V
• измерение переменного тока: A.C. 0-10A, TRUE RMS (40-1000Hz)
• Измерение постоянного тока: D.C. 0-10A
• измерение сопротивления: 0-250MΩ
• проверка диодов:IF 1,8mA,UR 3,2V
• проверка целостности цепи: 0-50Ω

Дополнительные измерения приборa:

• измерение емкости конденсатора: 0-99,99 mF
• измерение частоты: 0-999.9 Khz

Точность измерения измерителя:

Пример определения точности измерения переменного напряжения. Расчеты для результата измерения: 235 В:

• Точность измерения мультиметрa YT-730944 для данного диапазона составляет: ±(0,5% + 3), разрешение 0,01В
• расчет погрешности измерения по формуле: (результат измерения x 0,5%) + 3 x разрешение
• расчет: (235 х 0,5%) + 3 х 0,01 = 1,175 + 0,03 = 1,205 В

Фактический результат с учетом погрешности измерения для индикации 235 В = 235 ± 1,205 В

• результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12V = 12 ± 0.009 V
• результат с учетом погрешности измерения для индикации измерения переменного тока: 8A = 8 ± 0,067A

Таблицу с разрешением и точностью измерений можно найти в руководстве по эксплуатации.

Функции измерителя:

• TRUE RMS - измеритель с этой функцией отображает истинное среднеквадратичное значение переменного напряжения/тока. В отличие от усредняющих измерителей, приборы с функцией true rms показывают правильное значение не только для синусоидальных сигналов, но и для синусоидальных сигналов, искаженных, например, высшими гармониками, квадратными или треугольными формами. Необходимая функция там, где в цепи есть импульсные источники питания, инверторные приводы двигателей, установки HVAC и т. д.
• AUTO - автоматическая настройка диапазона измерений. При измерении неизвестных величин с помощью измерителя с ручной регулировкой диапазона с помощью ручки, измерения следует проводить последовательно от самого большого диапазона до диапазона, дающего наиболее точный результат - в противном случае вы рискуете повредить прибор. С другой стороны, в случае мультиметра с функцией AUTO достаточно провести одно измерение, и прибор автоматически найдет оптимальный диапазон. По умолчанию измеритель запускается в режиме AUTO
• RANGE - ручное изменение диапазона измерений. Полезная функция при проверке множества одинаковых компонентов с известным значением, например, серии резисторов. Ручная установка диапазона значительно сократит время таких измерений.
• REL - при использовании этой функции во время измерения дисплей обнуляется, а в качестве опорного уровня принимается значение, отображаемое перед дисплеем. При следующем измерении будет показана разница между измеренным значением и сохраненным опорным значением.
• MAX/MIN/AVG - сохранение на дисплее максимального, минимального и среднего значений из текущего измерения
• HOLD/SAVE - сохранение на дисплее текущего измеренного значения с сохранением его в памяти.

Дополнительная информация:

• ЖК-дисплей, максимальный отображаемый результат: 25000
• регулируемая подсветка экрана
• звуковой и световой сигнал при проверке непрерывности цепи для сопротивлений менее 50Ω
• возможность отдельного включения тестов на диоды и непрерывность цепи

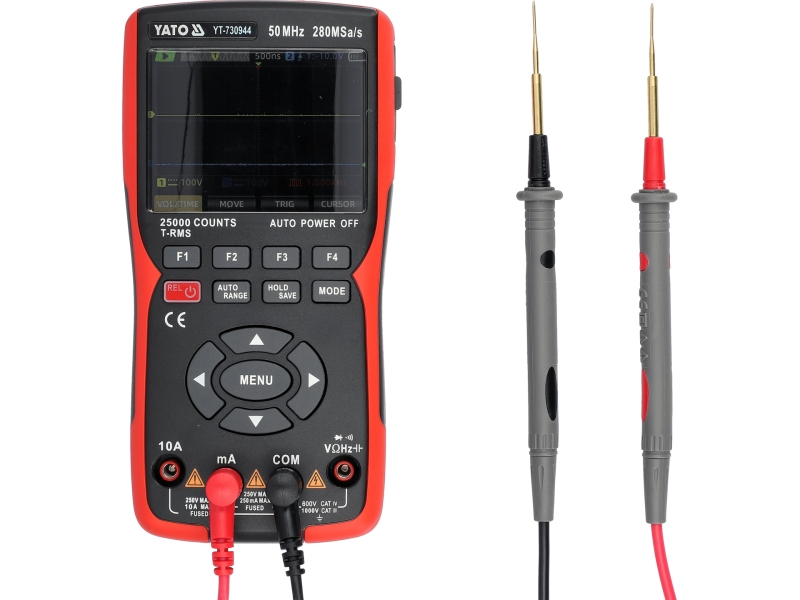

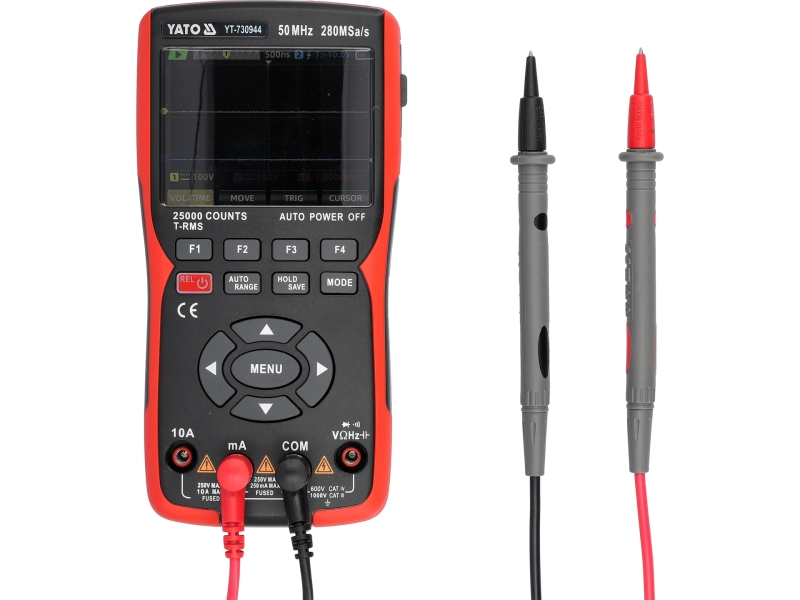

• щупы длиной 14,5 см
• длина кабеля с учетом щупов 97 см
• диаметр кабеля с учетом изоляции: 3,5 мм
• Игольчатые площадки для измерения малых SMD-компонентов

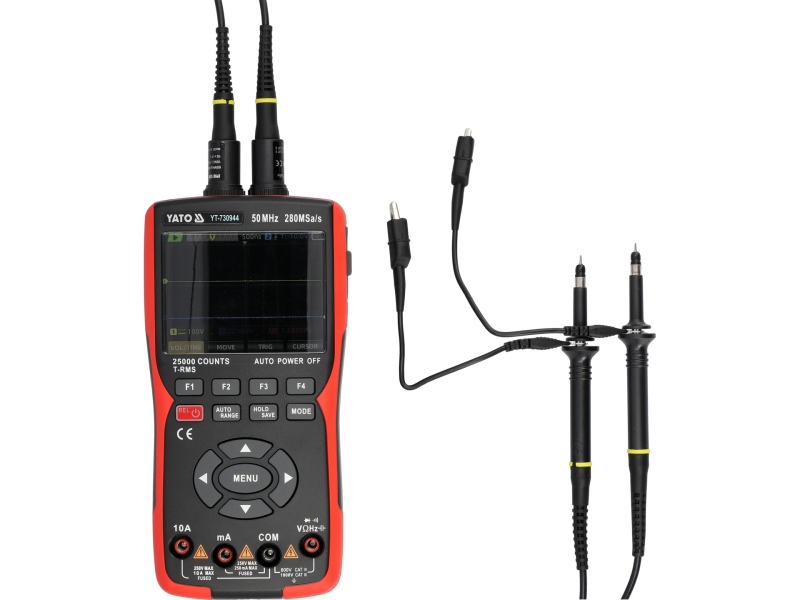

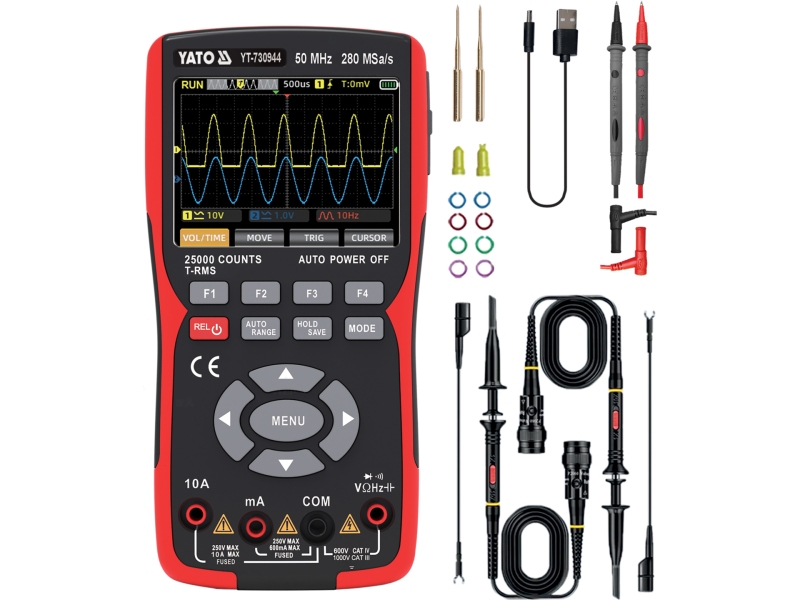

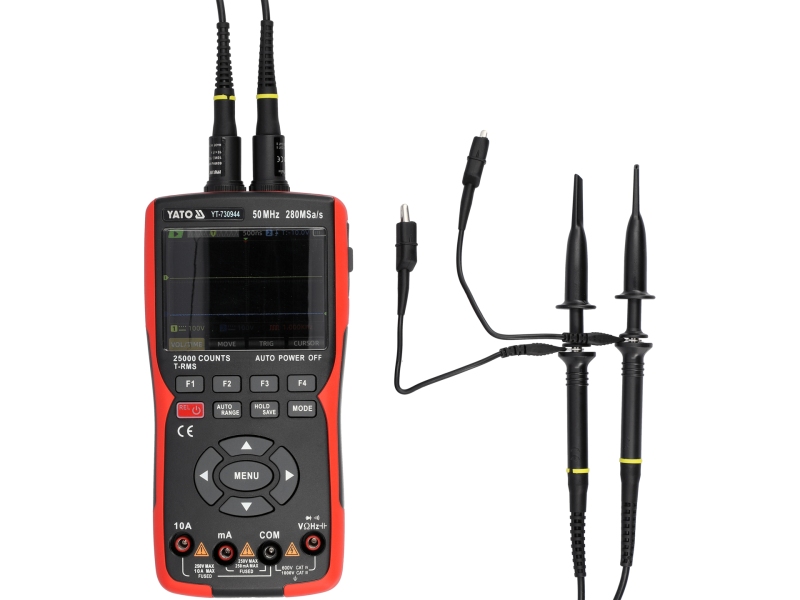

• два осциллографических щупа P2060 с принадлежностями
• Конструкция с защитой от перегрузки
• корпус ABS
• автоматическое отключение измерителя с регулируемым временем 15-120 минут
• Возможность отключения режима автоматического отключения
• индикатор низкого заряда батареи

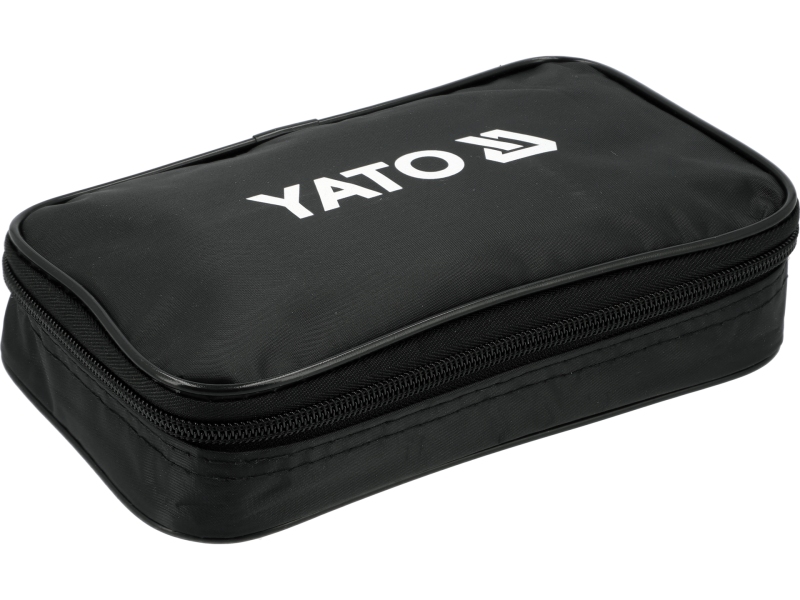

• мягкий чехол на молнии
• источник питания: литий-ионный аккумулятор (тип 18650)
